氣動襯氟蝶閥廠家直銷電話：159-7276-7978
氣動襯氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前，襯四氟蝶閥，襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的元件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。
概述：D671X/F/P氣動四氟蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。氣動四氟蝶閥閥座襯四氟和304不銹鋼的閥板，比標準的蝶閥要耐磨耐腐蝕，廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
氣動執行器采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

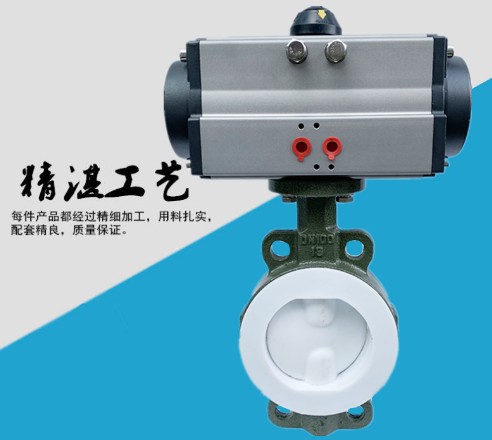

氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿等具有強腐蝕性的介質。
二、D641F46氣動襯氟蝶閥 結構特點
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
三、D641F46氣動襯氟蝶閥 采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
四、D641F46氣動襯氟蝶閥執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有&lusmn;4°的可調范圍。確保與閥門的同步精度。
五、D641F46氣動襯氟蝶閥 附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、D641F46氣動襯氟蝶閥 主要技術參數
閥體：球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板：灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈：各種橡膠、聚四氟
閥桿：2Cr13、不銹鋼
填料：O型圈、柔性石墨
七、氣動襯氟蝶閥主要參數：
閥門型號：D671F46，D641F46等
主體材質：鑄鐵，鑄鋼/碳鋼WCB，不銹鋼CF8等。
尺寸范圍：DN50-DN600（2"-24"）。
壓力范圍：0.6-2.5Mpa（150-300lb）。
適用溫度：-29℃≤t≤180℃。
設計標準：國標GB，美標ANSI等
八、氣動襯氟蝶閥訂貨說明：
1、氣動執行器作用方式及氣缸類型：作用方式（雙作用、單作用）、氣缸類型（GT/AT/AW）
2、閥體選擇參數：管道介質、溫度、壓力、口徑、連接方式及閥體材質等
3、所需氣動附件（可選）：電磁閥、定位器、限位開關、氣源處理元件、手動機構等
九、氣動對夾式襯氟蝶閥閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
聚三氟乙烯PCTEF(F3)
適用介質：各種有機溶劑，無機腐蝕液(氧化性酸類)
使用溫度：-195~120
特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些
聚全氟乙烯FEP(F46)
適用介質：任何有機溶劑或試劑，稀或濃無機酸，堿，酮，芳烴，氯化烴等。
使用溫度：-85~150
十一、特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性高，有極好的耐候性和輻射性。
D671F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該襯氟閥門操作輕便，嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。
閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，
如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

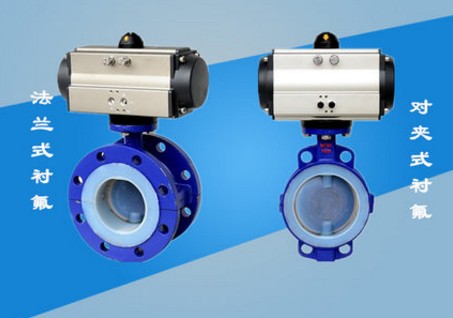

氣動對夾襯氟蝶閥：氣動對夾襯氟蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，也可以作為調節和截止使用。

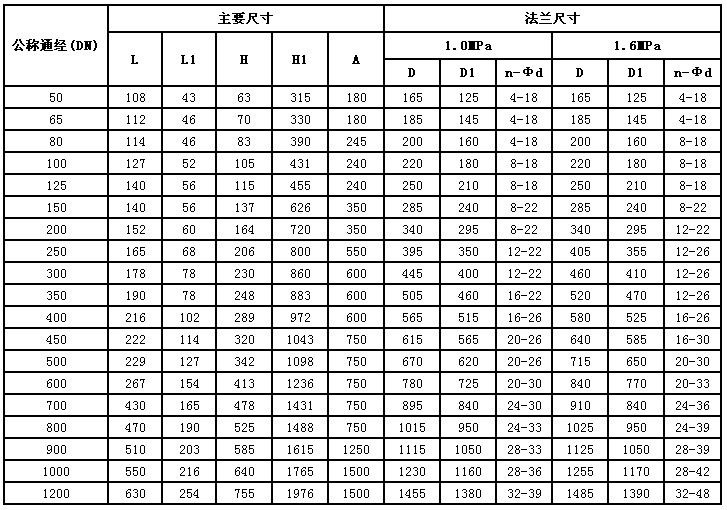

十二、氣動襯氟蝶閥主要外形尺寸與連接尺寸：
