1. 前言本要求是指單位或者工廠采購消防車所提出的技術要求，是基于國標GB7956基礎制定的。其它未在本文中詳細列舉的參數、性能等，仍必須滿足國標GB7956之要求。
如成品車輛有和國標不符之事項，供應商仍應無償進行改善。
2. 主要性能參數：

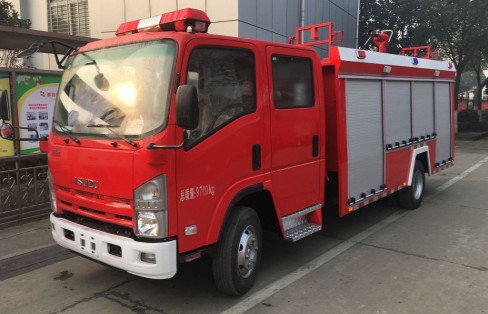

2.1 本次采購需求車型為水-泡沫聯用消防車一輛
2.2 底盤：五十鈴 QL1100A8KAY 或更優
2.3 滅火劑容量：≥水2.5T+泡沫1T
2.4 發動機:直列四缸，水冷，電控雙級, 高壓共軌式，增壓，中冷，電控柴油機
2.5 最大功率： ≥141kW/ 2600r/min
2.6 最大扭矩： ≥513N.m/1600rpm
2.7 排放標準：國V排放標準
2.8 驅動形式：4×2
3. 外觀
3.1 駕駛室、器材箱、泵房為大紅色漆面（卷簾門除外）
3.2 前保險杠、前后翼子板為白色漆面
3.3 駕駛室頂端設紅色長排警燈，配置100W報警控制系統
3.4 車頂兩側裝有 LED 側照明燈及頻閃燈
3.5 車輛駕駛室門兩側印公司 LOGO，LOGO下方印“消防”二字，具體以中標后提供尺寸、色號、噴涂位置、噴涂方案為準。
4. 駕駛室
4.1 結構：改裝雙排座
4.2 座位設置：6座，前排3座+后排3座或前排2座+后排4座（以公司方確認為準）
4.3 前排座位后方設空氣呼吸器托架
4.4 后排座椅為印有產品廠家名稱的橡膠專用靠背及固定夾具
4.5 具有暖風/通風和空調系統
4.6 具備倒車?yán)走_(dá)和車尾倒車攝像頭
4.7 具備車載一體行車記錄儀
4.8 駕駛室內前排中間設置各種開關，控制 100W 警報器、警燈開關、喊話器等。
水泵：必須符合GB6245《消防泵》之要求
5.1 壓力/流量：≥1.0MPa/30L/s
5.2 品牌：上海雄真消防設備有限公司或更優
5.3 型式：活塞真空泵
5.4 最大真空度： ≥85 kPa
5.5 吸深： 7 m
5.6 引水時間： ≤35s
5.7 泡沫比例混合器型號： PH48
管路系統：
5.8 進水口：泵房后部設有1個Φ100mm吸水口。1個帶Φ100mm手動蝶閥的進水口，用于與水罐相接。
5.9 注水口：泵房一側設1個Φ80mm、另一側設1個Φ65mm的罐注水口。罐體后部1個帶DN65手動球閥的泵向罐內注水口。
5.10 出水口：泵房兩側各設1個帶球閥的Φ80mm的出水口、一個1個帶球閥的Φ65mm的出水口，罐后設置1個DN80炮管路。
5.11 放余水管路：為保護水泵及各球閥，在管路中加裝了放余水球閥。
5.12 冷卻水管路：為保護取力器的正常工作，管路中設有附加冷卻裝置。
5.13 設吸水管≥5m，為橡膠夾布螺旋形鋼絲管，吸水端有濾水裝置，與主泵連接緊密無漏氣
6. 消防炮
6.1 型號： 威斯特手動水/泡沫兩用炮或更優
6.2 流量(L/s)： 24-48L/s（流量可調）
6.3 射程：水≥45 泡沫≥40
6.4 旋轉角度：水平左右各360°，俯仰≤-7°、≥45°
6.5 最大工作壓力（MPa）： 1.0
7. 水液罐
7.1 容量（L）：水2T+泡沫1.5T
7.2 材質：不銹鋼板304 ，底板4mm,側板及隔板均為3mm.
7.3 設備： 2個入口孔(450mm)
• 1個溢流裝置
• 1個透氣裝置
• 2個水液位傳感器
• 2個帶閥門的排污口
• 2個外注水口(串頂式)
• 1個內注水口
7.4 前后封板、罐兩側壁板、縱橫防蕩板均 設有可增加強度的梯形折筋，水罐經嚴格的滲漏水壓、強度可靠性試驗
8. 器材箱及泵房
8.1 材質：Q235A 優質型鋼結合鋁型材。
8.2 結構：外骨架主要采用 Q235A 40×40 矩形鋼焊接而成，焊接、搭接結構，蒙 皮、底板及內飾板均采用陽極化處理的 2.5 毫米 LF2 防銹平鋁板。
8.3 器材箱及泵房門：器材箱左右兩側各設 3個輕型優質拉桿式鋁合金卷簾門， 卷簾門帶門鎖；每扇卷簾門皆可打開并具有儲物空間，泵房后門采用上翻門，可以用 來遮陽擋雨以及防高空墜物。輕便可靠。泵房后側的左右兩側都有模具成型突出設計， 突出設計中插有把手，可供緊急情況下抓握。
8.4 內部結構：內骨架 C 型軌道鋼結合引進德國技術開發的鋁型材搭接技術，能最 大限度地提高空間利用率和可變性，骨架蒙皮、底板、內飾板采用 2.5mm1060 防銹平 面鋁板，車廂頂板采用 2.5mm1060 花紋鋁板,所有鋁板均采用陽極氧化處理。該結構 外形美觀,取放器材方便。器材箱左側增設不銹鋼材質的手抬泵抽拉板一個，器材箱 右側上部增設鋁制可調節器材盒，器材箱內部可配置簡易破拆工具的固定裝置。
8.5 使用防銹、防腐蝕、防振、防脫落、防劃傷的專用夾具固定所有器材。
8.6 車輛頂部設可固定消防專用掛鉤梯裝置。
8.7 器材箱設置需可根據后續商議，在交車驗收前做局部調整。
8.8 車輛后部設可拖掛的拖車鉤，拖掛重量不小于3T。
9. 爬梯
9.1 位置：在車輛后部右側適當處
9.2 材質：主體結構為防滑碳鋼噴塑管、踏板為鑄造鋁合金。
9.3 結構：采用后置折疊式后爬梯，帶有快速鎖緊裝置，防止在行車途中掉落； 泵房后側的左右兩側都有模具成型突出設計，突出設計中插有把手，可供緊急情況下 抓握。
10.1 底盤使用說明書
10.2 底盤產品質量保證手冊
10.3 底盤合格證
10.4 底盤 VIN 號拓印件
10.5 發動機號拓印件
10.6 底盤隨車工具清單
10.7 消防車合格證
10.8 消防車使用說明書
10.9 消防車隨車器材配備表
10.10 消防車交接清單
10.11 上牌、過戶相關文件
10.12 其他采購方需求的隨車相關材料
11. 總體技術要求
11.1 有操作開關、儀表、器材架及車輛均應有中文標識的銘牌標志及相關使用注意事項說明，所有的標志采用永久性加固黏貼。
11.2 整車性能符合GB7956.1《消防車通用技術條件》和GB6245-2006《消防泵》的規定。
11.3 消防車符合GB7956.3《泡沫消防車》的規定。
11.4 整車外廓尺寸、軸荷及質量應符合整車性能符合GB1589-2016《汽車、掛車及汽車列車外廓尺寸、軸荷及質量限值》的規定。
11.5 整車外部照明和信號裝置應符合GB4785-2007《汽車及掛車外部照明和光信號裝置的安裝規定》的規定
11.6 所有鉚接須保持一定的密度，所有焊縫應牢固、光潔、平整。
12. 特別說明
12.1 供應商必須具有消防車生產、改裝資質。
12.2 消防車輛必須符合國家相關規定，能上牌、過戶、上路。
12.3 交付期：60 日歷天，自合同簽訂后 60 日歷天內完成項目所有內容交付車輛。
12.4 供應商必須根據甲方要求設計器材箱布置、駕駛室布置，出具圖紙，經甲方確認后開始制造。
12.5 質保期：車輛交付后，自驗收合格之日起1 年（含隨車常規器材）。
12.6 上牌要求：供應商須保證投標車輛在上海當?shù)乜缮吓�，否則不予合同款或者退 車。
12.7 保險：供應商負責車輛自上牌后第一年之車輛保險。
12.8 電話技術支持：滿足7*24電話技術支持服務，具有遠程診斷故障能力。
12.9 質保響應：質保期內，自消防車采購方使用電話、微信、郵件等有效渠道提出維護、維修、檢查需求時，如影響車輛使用的，供應商應在8h內到場響應；如不影響車輛使用的，供應商應在48h內到場響應。
12.10 培訓要求：提供完整的車輛操作培訓，包含車輛駕駛操作、上裝操作、設備器材操作等培訓內容，每項培訓課時不少于6h。培訓根據用戶實際需求安排。

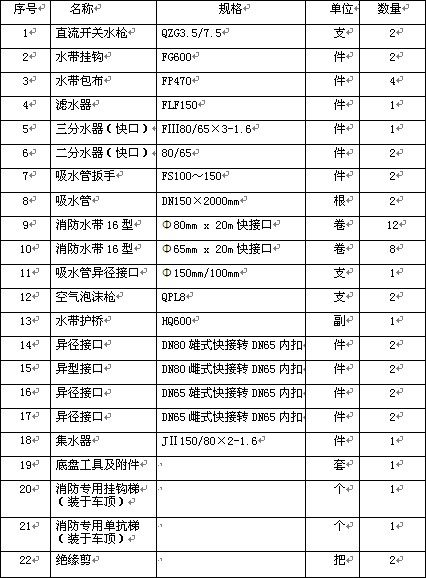

13. 隨車常規器材（一年質保）：
